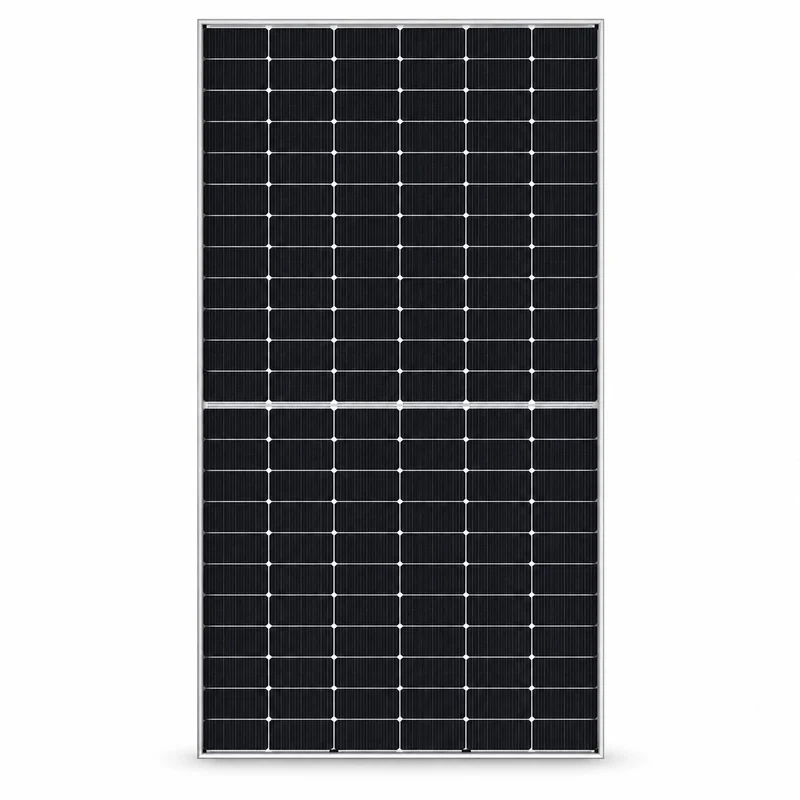

Panneau solaire monocristallin N-TOPCon de 610 W

À propos de ce produit

Le panneau solaire Shielden 610W N-TOPCon est un module photovoltaïque haute puissance conçu autour de Technologie des cellules monocristallines TOPCon de type NLe module utilise Cellules de 182 × 182 mm dans un Configuration de 144 demi-cellules (2 × 72), contribuant ainsi à réduire les pertes électriques internes tout en assurant une production d'énergie stable dans une large gamme de conditions de fonctionnement.

Le module mesure 2278 × 1134 x 30 mm et pèse environ 28 3 kg ± XNUMX%Sa construction comprend Verre trempé à revêtement haute transmittance de 3.2 mm, un cadre en alliage d'aluminium anodisé, un Boîte de jonction IP68 et Connecteurs compatibles MC4, offrant une structure durable pour les applications photovoltaïques extérieures à long terme.

Le module est conçu pour une tension système maximale de 1000/1500 V CC selon la norme CEI, avec une plage de températures de fonctionnement de -40 ° C à + 85 ° CLa capacité de charge mécanique est spécifiée à 5400 Pa à l'avant et 2400 Pa à l'arrière, permettant ainsi au module de résister aux environnements d'installation exigeants.

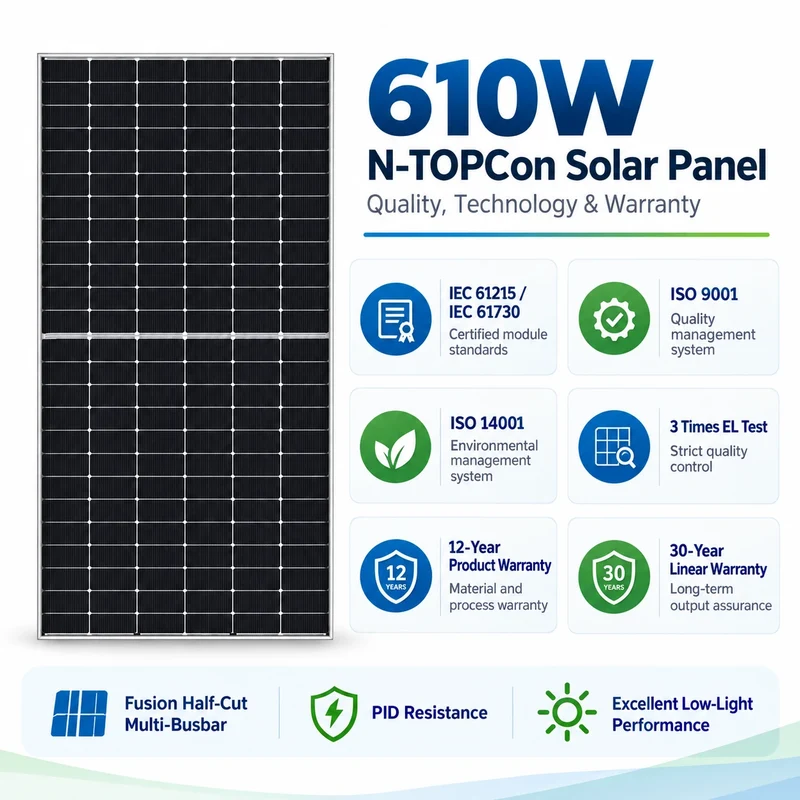

La documentation produit met également en évidence technologie multibusbar demi-coupée, résistance PID, performances en faible luminosité et tolérance de puissance positive de 0 à +3%Le module est répertorié avec CEI 61215 / CEI 61730, tandis que le système de fabrication fait référence à ISO 9001 et ISO 14001.

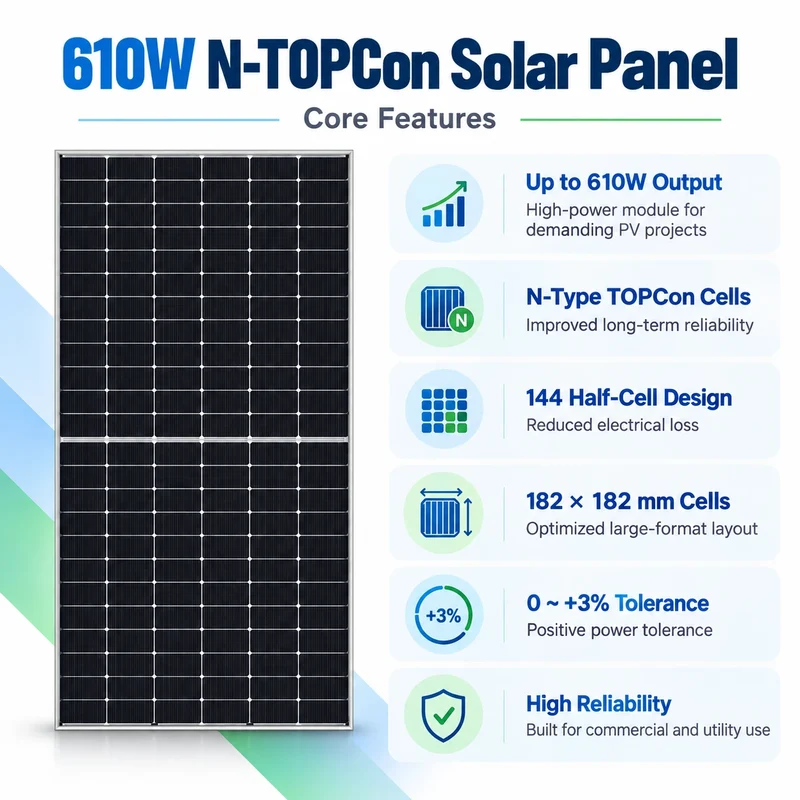

Points forts du produit

Technologie des cellules TOPCon de type N

Fabriqué à partir de cellules en silicium monocristallin de type N, ce module est conçu pour offrir des performances de conversion élevées et une production d'énergie stable à long terme.

144 Conception de demi-cellule

Le 144 demi-cellules, disposition 2 × 72 permet de réduire les pertes liées au courant et d'améliorer les performances électriques par rapport aux configurations de cellules complètes classiques.

Module haute puissance 610W

La brochure du produit identifie le T-610M72 comme un Module solaire de puissance maximale de 610 W, ce qui le rend adapté aux projets où une densité de puissance plus élevée au niveau des modules est préférable.

Capacité de charge mécanique élevée

Le module est conçu pour résister à une valeur maximale de Charge frontale de 5400 Pa et Charge latérale arrière de 2400 Pa, permettant une installation dans des environnements extérieurs exigeants.

Garantie de performance linéaire de 30 ans

La documentation du produit spécifie un Garantie de 12 ans sur les matériaux et la main-d'œuvre avec un Garantie linéaire de 30 ans.

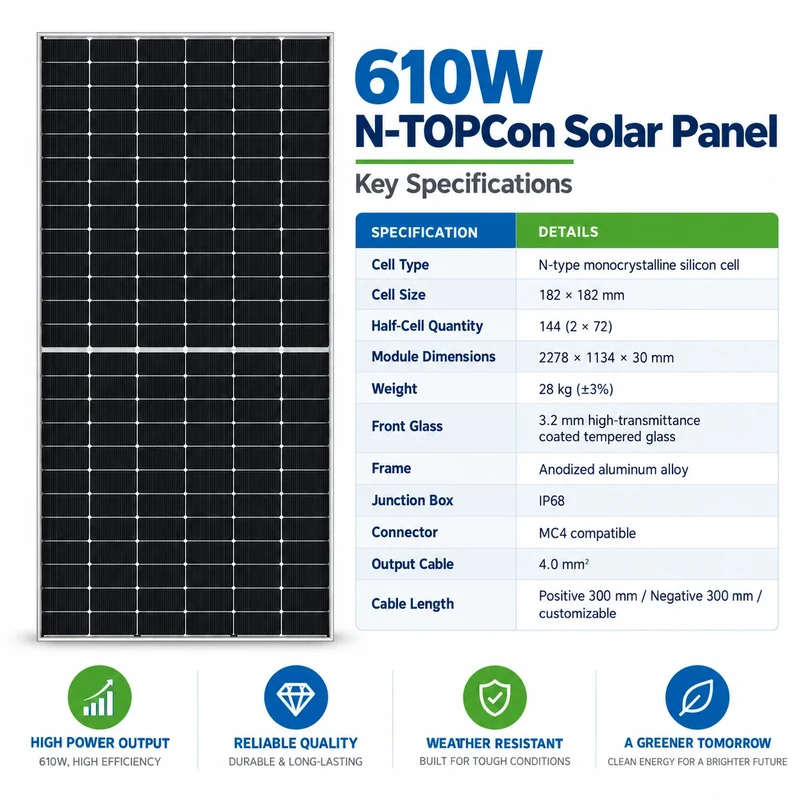

Spécifications techniques

Spécifications	Paramètre
Modèle	T-610M72
Puissance maximale	610W *
Type de cellule	Silicium monocristallin de type N
Technologie cellulaire	N-TOPCon
Taille de la cellule	182 x 182 mm
Configuration des cellules	144 demi-cellules, 2 × 72
Dimensions des modules	2278 × 1134 x 30 mm
Module Poids	28 3 kg ± XNUMX%
Verre avant	Verre trempé à revêtement haute transmittance de 3.2 mm
Cadre métallique robuste	Alliage d'aluminium anodisé
Boîtier de jonction	IP68
connecteur	Compatible MC4
Câble de sortie	4.0 mm²
Longueur de câble positive	300 mm
Longueur de câble négative	300 mm
Longueur du câble	Personnalisable
Tolérance de puissance positive	0 à +3%

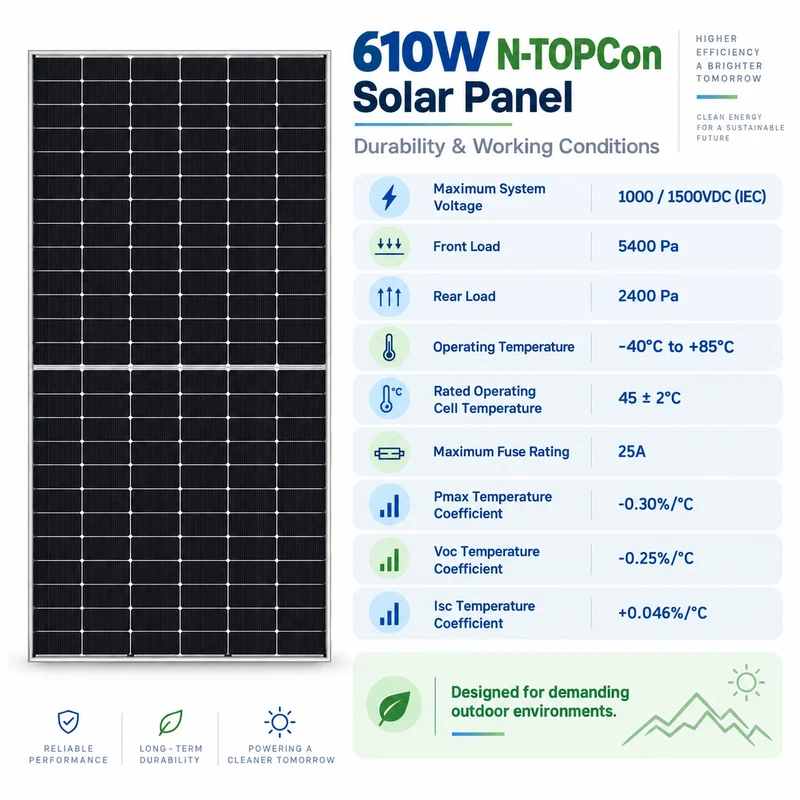

Tension maximale du système	1000 / 1500 V CC (CEI)
Valeur nominale maximale du fusible	25A
Coefficient de température Pmax	-0.30% / ° C
Coefficient de température Voc	-0.25% / ° C
Coefficient de température Isc	+ 0.046% / ° C
Température nominale de fonctionnement de la cellule	45 ±2°C
Température de fonctionnement	-40 ° C à + 85 ° C
Charge mécanique frontale	5400Pa
Charge mécanique arrière	2400Pa
Par palette	36 pièces
Capacité de chargement d'un camion à plateau de 17.5 m	1008 pièces
Garantie des matériaux et des procédés	12 ans
Garantie linéaire	30 ans

Performances électriques — STC

La fiche technique indique actuellement les valeurs électriques suivantes :

Paramètre	585W	590W	595W	600W
Puissance maximale Pmax	585W	590W	595W	600W
vmp	42.52V	42.67V	42.82V	42.97V
Lutin	13.76A	13.83A	13.90A	13.97A
Vous	51.16V	51.30V	51.44V	51.58V
Isc	14.55A	14.63A	14.71A	14.79A
Efficacité du module	22.65 %	22.85 %	23.05 %	23.25 %

Les conditions STC énoncées dans le document sont Irradiance de 1000 W/m², température du module de 25 °C, AM 1.5.

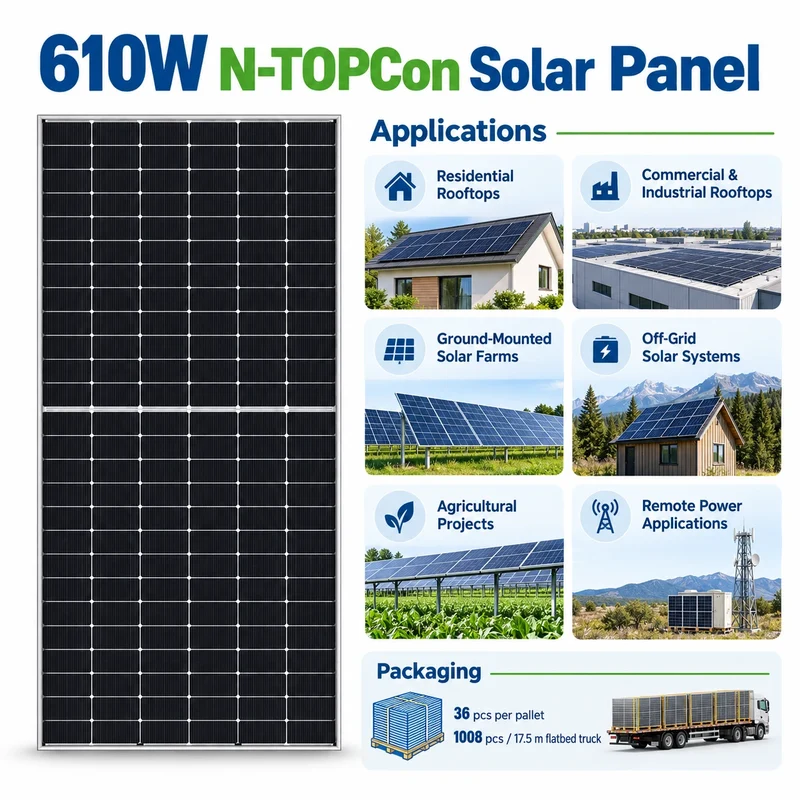

Applications

Le panneau solaire N-TOPCon de 610 W convient à une large gamme de projets photovoltaïques, notamment :

• systèmes solaires photovoltaïques commerciaux et industriels sur les toits

• Centrales solaires à grande échelle

• Installations photovoltaïques résidentielles de grande puissance

• Systèmes solaires hors réseau

• projets de stockage d'énergie solaire

• Systèmes photovoltaïques agricoles et pour zones isolées

• panneaux solaires au sol

Sa puissance de module élevée, sa compatibilité avec les systèmes 1500V, sa forte capacité de charge mécanique et sa construction grand format à 144 demi-cellules le rendent particulièrement adapté aux projets axés sur la réduction du nombre de modules tout en augmentant la puissance installée par panneau.
